De af os, der benytter Powered Up til styring af vore tog, kender til problemet med, at en Powered Up hub fylder ganske meget i et lokomotiv. Den fylder som bekendt 4 x 8 knopper i det vandrette plan og er hele 4 klodser høj. I dette indlæg vil jeg derfor præsentere en løsning, hvor højden reduceres til kun 4 plader i stedet. Prisen er så, at batteriet/eller batterierne skal ligge et andet sted, hvor der kan findes plads. Nogle af jer så løsningen demonstreret på sommergruppemødet.
Jeg skal understrege, at det ikke er min egen løsning, men én jeg har fundet hos den norske legobygger Jan Rune Johansen. Han har designet en ny 3D-printet bund til Powered Up hub’en. Han har også stillet kildekoden til rådighed på Thingiverse, hvor jeg har hentet den. Det er også lykkedes mig, at finde et lille firma, der hedder Hobbyprint, der for yderst små penge printer ting efter opskrift. Det koster kun nogle få kroner, men selvfølgelig er der et mindstegebyr på 100 kr eksklusiv moms, hvortil kommer forsendelse.

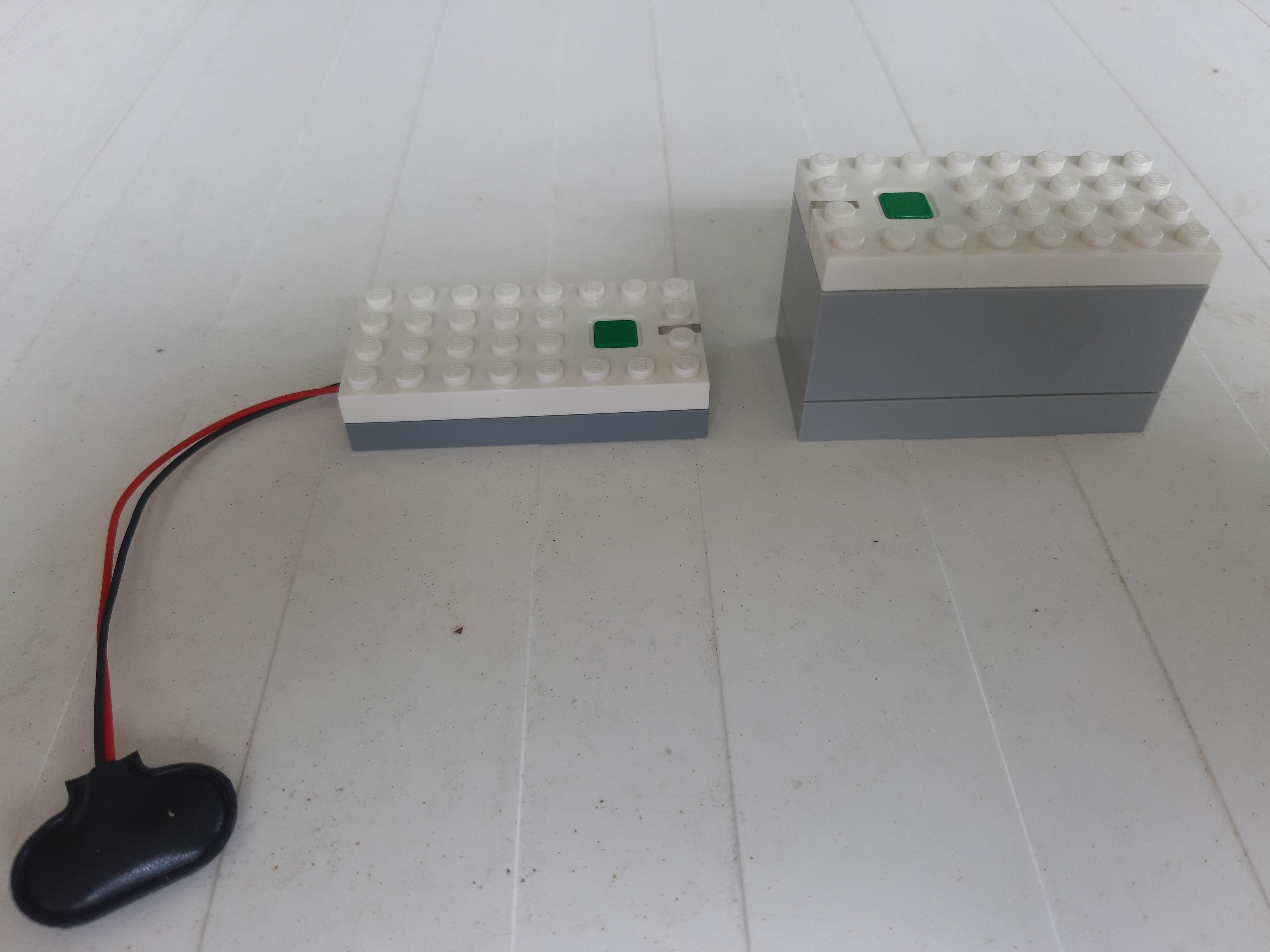

Men lad os se på sagen. Her ses den nye udførelse (4 plader høj) til venstre sammen med standard versionen (4 klodser høj) til højre:
Jeg har så valgt at kombinere det med en clips til et 9V batteri, men enhver kan jo bruge sin egen strømforsyning (herunder opsamle strøm fra et 9V spor).

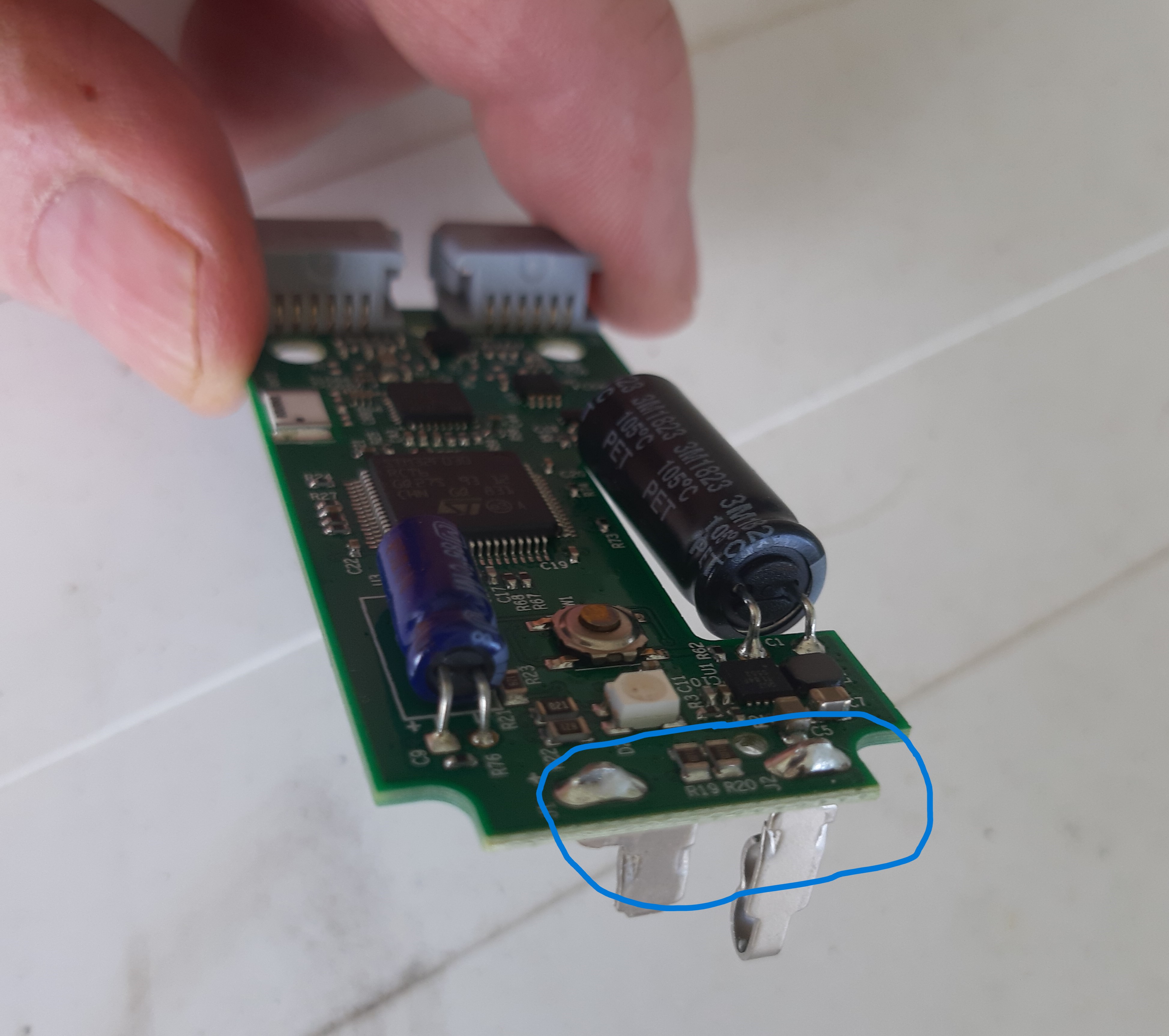

Det er ganske nemt at ombygge hub’en. Det kræver blot, at man har en torx skruetrækker, størrelse T6. Med den kan man skille hub’en ad, så kun selve låget med elektronikken bliver tilbage. Selve printpladen kan løftes af som vist på dette billede:
Dernæst skal man lige have en loddekolbe på de to punkter, der er vist med den blå markering. De to “flige”, der trækker strøm fra batterierne, skal trækkes af, når loddetinnet er smeltet. I stedet loddes en ledning på hvert punkt. For mig gik hele loddeopgaven fint, men det er naturligvis på eget ansvar. Det er muligt, at hvis man er uheldig med loddekolben, at man kan ødelægge elektronikken. Dernæst trækkes de to ledninger ud gennem et dertil indrettet hul i den nye bund, der til sidst skrues på med torx-skruetrækkeren. Dermed er opgaven løst, og man skal bare forsyne hub’en med ca. 9V strøm.
De nye bunde findes i to versioner:
- En udgave med flad bund (kan altså ikke bygges oven på Lego-knopper. Dermed bliver hub’en 4 plader høj.
- En udgave med huller til lego-knopper. Det kræver lidt mere plads, så den totale højde bliver dermed på 5 plader.

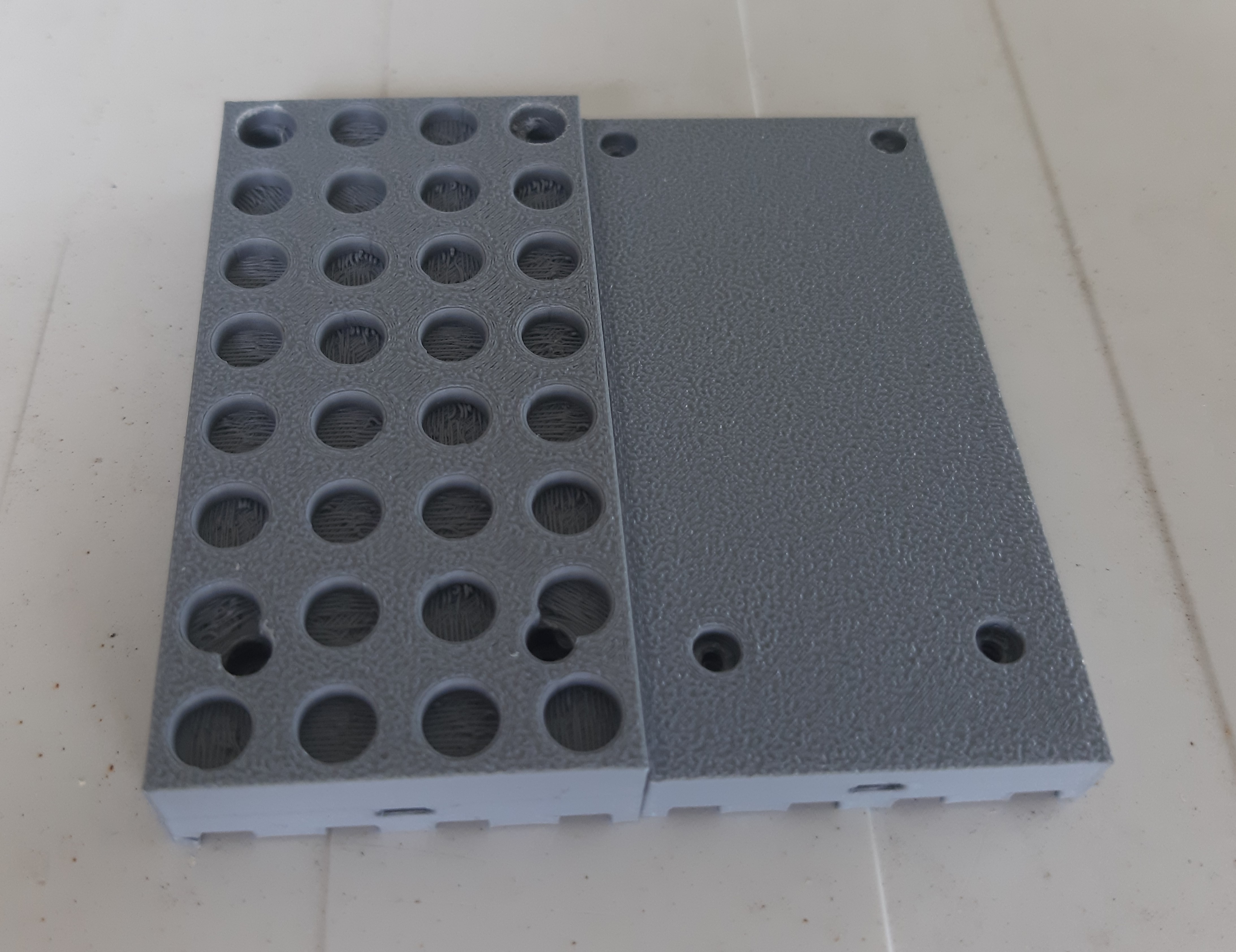

Følgende billede viser de to udgaver set fra neden:
Højdeforskellen mellem de to bunde er altså én plade.

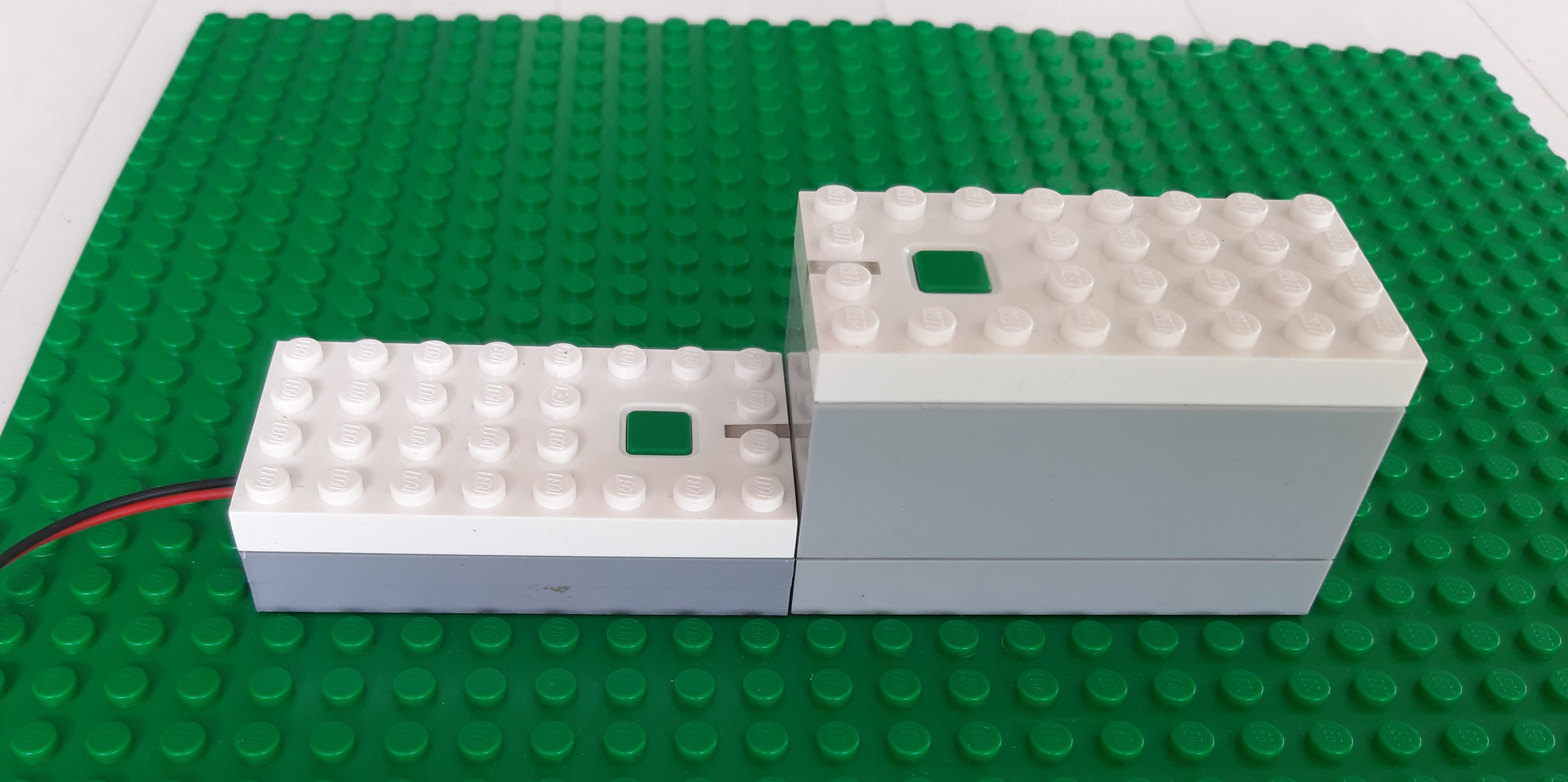

Det sidste billede viser den “høje” version på en byggeplade sammen med en ikke-modificeret hub:
4-plader versionen er bygget ind i tenderen på min litra PR, som er beskrevet på en separat side. Indtil videre bruger jeg et standard 9V batteri, men jeg agter at eksperimentere med genopladelige Lithium-ion batterier, der kan fås i en udgave, hvor de oplades gennem et ganske almindeligt USB-C stik.
